技術參數 Technique Parameter

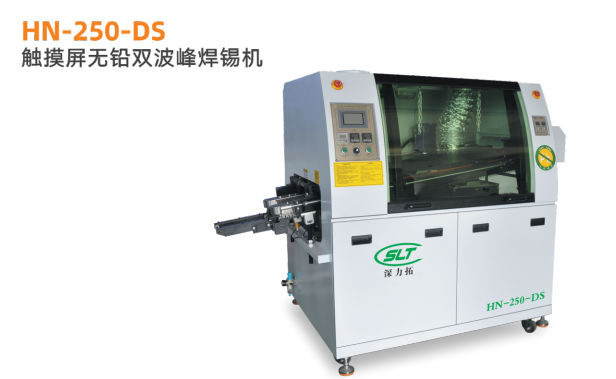

型號 | 無鉛雙波峰焊錫機H-250-DS |
基板寛度 | Max250mm |
PCB板運輸高度 | 750 ± 20mm |
PC璇運輸速度 | 0-1.2M / Min |
預熱區長度 | 500mm |
預熱區數量 | 2 |
預熱區功率 | 4kw |
預熱區溫度 | 室溫—160℃ |
加熱方式 | 強制熱風循環（120W馬達強制熱風） |
冷卻區數量 | 1 |
冷卻方式 | 軸流風機冷卻 |
錫爐功率 | 6kw |
錫爐溶錫量 | 180KG（無鉛 180KG,有鉛210KG） |
錫爐溫度 | 室溫一30℃ |
運輸方向 | 左一右（如需右-左訂貨時需提前說明） |
溫度控制方式 | PID+SSR |
整機控制方式 | 德國西門子PLC+觸摸屏 |
助焊劑容量 | Max5. |
噴霧方式 | 高精度步進馬達+ ST-6噴頭 |
電源 | 3相5線制380V |
啟動功率 | 12kw |
正常運行功率 | 3-3.5kw |
氣源 | 4—7KG/CM2 12.5L/ Min |
機架尺寸 | L1 800 x W1200 x Hl 550MM |
外型尺寸 | L2600 x W1250 x H1650MM |
重量 | Approx 560kg |
?項 | 性能 |
PCB板要求 | |
PCB基本尺寸 | 標準機 W = 50—250mm |
PC璇上元件高度限制 | 100mm |
PCB板運輸方向 | 標準左一右（如需右-左訂貨時需提前說明） |
噴霧部件 | |
噴頭 | 采用ST-6,噴雰范圍20—65mm扇面可調，噴頭高度 50—200mm可調，最大流量60ml min |
氣路系統 | 采用進口過濾器，控制閥和管接頭。 |
噴霧噴嘴移動系統 | 高精度步進馬達，德國西門子PLC智能控制 |
噴頭移動方式 | 步進馬達 |
助焊劑過濾回收系統 | 抽風系統：不銹鋼絲網過濾，利用流體的特性最大限度 的過濾回收多余的助焊劑 |
型號 | 無鉛雙波峰焊錫機H-250-DS |
預熱區 | 強制馬達熱風循環，有效改善預熱受熱不均勻的問題 |
溫控方式 | 臺灣RKC溫控，PID溫控 |
加熱部件 | 合灣臺展高溫陶瓷發熱管 |
預熱功率 | 總功率6kw |
安裝模式 | 發熱管抽屜式模塊化設計，便于維修與保養 |
錫爐部件 | |
錫爐熔錫量 | 180kg（^180KG,有鉗210KG） |
錫爐溫度范圍 | 室溫一300℃ |
波峰高度週節范圍 | 0—15mm |
錫爐功率 | 6kw |
錫爐的移動方式 | 手動（標配手動，可根據客戶要求選配電動） |
第一波峰與第二波峰間距 | 20—30mm |
第一波峰噴口 | 保準沖擊波，焊接貼片元件及雙面焊盤元件 |
第二波峰噴口 | 保準平流波 |
低氧化設計 | 大多數情況：有鉛錫渣芝L5kg/8h無鉛錫渣W2kg/8h 錫條含雜質不同錫渣約有偏差 |
經濟型運行 | 通過PLC及光電開關控制來板噴霧起波功能，減少不必要的浪費 |
波峰馬達 | 臺清TCG公司高追馬達波峰高度數字化調節 |
加熱部件 | 特制長壽命，進口鐐銘絲發熱，臺灣楊明固態繼電器,錫液加熱均為±2'C |
制冷系統（標配） | |
制冷方式 | 強制軸流風機冷卻 |
PCB傳遞系統 | |
高強度耐磨導軌 | 專用福導軌使用高溫耐磨，不繡鋼導軌特殊的熱補償 防變形伸縮結構確保導軌不變形不掉板 |
導軌平行度 | 0.5mm |
調寬 | 手動調蹟 |
傳遞用雙鉤鈦爪 | 雙鉤鈦爪夾板保準三2.5mm |
C/V速度沒定最小單位范圍 | 最小單位 1 mm/min 0-2200mm/min |
C/V速度偏差范圍 | 電子閉環控制0-10mm/min以內 |
鏈條張緊裝置 | 鏈輪調節張緊 |
運輸馬達 | 臺灣TCG90W馬達，帶過載限力器保護裝置 |
機體結構 | |
機體結構 | 流線型機體框架結構,設計美觀、堅固耐用 |
前后門結構 | 均為全封閉式結構，最大的維護空間 |
電器及控制性能 | |
控制方式 | 德國酉門子PLC+觸摸屏 |
控制界面 | 操作簡單直觀、性能穩定。 |
異常報警方式內容 | 溫度過高或過低報警 |
溫控保護系統 | 當預熱或錫爐故障時停止加熱 |
